Area Control technology / Characteristics of functional units in switching systems

IEV ref351-53-10

en
transition
element of a function chart allowing the transit from a preceding step to the following step where the transition depends on a transition condition

Note 1 to entry: A transition is enabled if all the immediately preceding steps, connected to this transition by directed links, are active.

Note 2 to entry: A transition becomes effective, if its transition condition becomes true and the transition is cleared by this; the transition activates the following and deactivates the preceding step (see Figure 23).

Note 3 to entry: One single transition can link one or several preceding steps to one or several following steps.

Note 4 to entry: This entry was numbered 351-29-24 in IEC 60050-351:2006.


fr
transition, f
élément d'un diagramme fonctionnel permettant le passage d'une étape en amont à une étape en aval suivante où la transition dépend d’une condition de transition

Note 1 à l’article: Une transition est validée si toutes les étapes immédiatement précédentes qui lui sont connectées par des liaisons orientées sont actives.

Note 2 à l’article: Une transition prend effet, si cette condition de transition devient vraie et la transition est franchie par celle-ci; la transition active la suivante et désactive l’étape précédente (voir Figure 23).

Note 3 à l’article: Une transition ne peut relier qu'une ou plusieurs étapes en amont à une ou plusieurs étapes en aval.

Note 4 à l'article: Cet article était numéroté 351-29-24 dans la CEI 60050-351:2006.

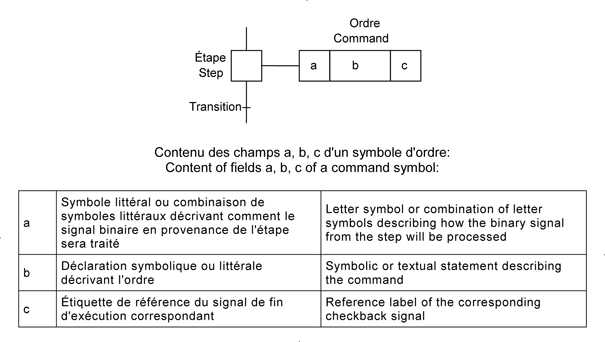

Figure 23 – Symbols of step, transition and command in sequential control

Figure 23 – Symboles d'étapes, de transitions et d'ordres en commande séquentielle


ar
إنتقال

de
Übergang, m

es
transición, f

fi
siirtymä

it
transizione

ko
천이
전이
과도

ja
トランジション

pl
przejście,
tranzycja,

pt
transição

zh
转移

Publication date: 2013-11
