Area Control technology / Behaviour and characteristics of transfer elements

IEV ref 351-45-35

en
equivalent time constant
for a step response the duration of the time interval between the intersection points of the tangent at the inflection point with the horizontal axis corresponding to the initial value and with its parallel through the final steady-state value

SEE: Figure 6.

Note 1 to entry: This definition applies only to systems without overshoot of the step response.

Note 2 to entry: This entry was numbered 351-24-27 in IEC 60050-351:2006.


fr
constante de temps équivalente, f
pour une réponse unitaire à un échelon, durée de l'intervalle de temps compris entre les points d'intersection de la tangente au point d'inflexion avec l'axe horizontal correspondant à la valeur initiale et avec la parallèle à cet axe passant par la valeur de régime établi final

VOIR: Figure 6.

Note 1 à l’article: Cette définition ne s'applique qu'aux systèmes ne présentant pas de dépassement dans la réponse unitaire à un échelon.

Note 2 à l'article: Cet article était numéroté 351-24-27 dans la CEI 60050-351:2006.

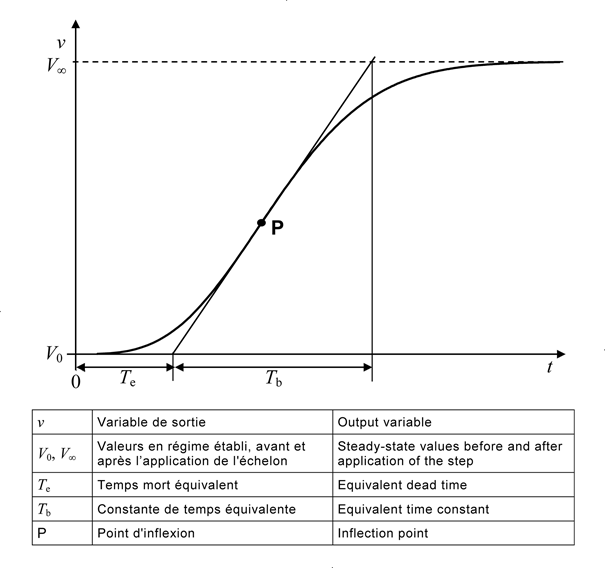

Figure 6 – Determination of equivalent time constant and equivalent dead time from a step reponse

Figure 6 – Détermination de la constante de temps équivalente et du temps mort équivalent à partir d’une réponse à un échelon


ar
ثابت الزمن المكافئ

cs
ekvivalentní časová konstanta

de
Ausgleichszeit, f

es
constante de tiempo equivalente, f

fi
ekvivalentti aikavakio

it
costante di tempo equivalente

ko
등가 시상수
등가 시정수

ja
等価時定数

pl
stała czasowa równoważna

pt
constante de tempo equivalente

zh
等效时间常数

Publication date: 2013-11
